Einrichtung des Montagerahmens
Auf dieser Seite wird erklärt, wie der Befestigungsrahmen für die SICK-Sensor-Starter-Kits zusammengebaut wird.
Der Befestigungsrahmen bietet eine stabile und verstellbare Halterung zur Positionierung des Sensors bei Vorführungen, Schulungen und Beispielprojekten.
Bevor Sie beginnen
Vergewissern Sie sich vor Beginn der Montage, dass alle erforderlichen Teile vorhanden sind.
Der Rahmen wird als gemeinsame Komponente für mehrere Starter-Kits verwendet.

Erforderliche Hardware
Für die Montage des Befestigungsrahmens werden folgende Teile benötigt:
| Anzahl | Komponente |
|---|---|
| 5 | Aluminiumprofile |
| 8 | Endkappen |
| 8 | Senkschrauben |
| 8 | M5-T-Nut-Muttern |
| 1 | M4-T-Nut-Mutter |
| 4 | Winkelhalterungen |
| 1 | Inbusschlüssel, 3 mm |
Montageschritte
Befolgen Sie die folgenden Schritte, um den Montagerahmen zusammenzubauen.
Schritt 1: Die obere Leiste vorbereiten
Verwenden Sie ein Aluminiumprofil als obere Leiste des Befestigungsrahmens.
- Nehmen Sie ein Aluminiumprofil aus dem Karton.
- Setzen Sie eine M4-T-Nut-Mutter in die obere Nut ein.
- Setzen Sie zwei M5-T-Nut-Muttern in die untere Nut auf der gegenüberliegenden Seite der M4-Mutter ein.
- Befestigen Sie zwei Winkelhalterungen mit Senkschrauben.
- Ziehen Sie die Schrauben mit dem 3-mm-Inbusschlüssel in den M5-T-Nut-Muttern fest.
- Setzen Sie an beiden Enden des Profils Endkappen auf.
- Schieben Sie die Winkelhalterungen an beide Enden des Profils und ziehen Sie die Schrauben so fest, dass die Winkelhalterungen und die Endkappen bündig abschließen.
Montagehinweis
Stellen Sie sicher, dass die M4-T-Nut-Mutter an der Oberseite zugänglich bleibt. Sie wird später zur Befestigung der Sensorhalterung benötigt.
Schritt 2: Die unteren Leisten vorbereiten
Verwenden Sie zwei Aluminiumprofile als unteren Rahmenstreben.
- Setzen Sie jeweils eine M5-T-Nut-Mutter in die mittlere Nut jeder unteren Leiste ein.
- Befestigen Sie jeweils eine Winkelhalterung mit Senkkopfschrauben an jeder unteren Leiste.
- Ziehen Sie die Schrauben mit dem 3-mm-Inbusschlüssel fest.
- Setzen Sie an beiden Enden jeder unteren Leiste Endkappen auf.
- Legen Sie beide Profile parallel vor sich hin.
Die Profile sollten der Länge nach ausgerichtet sein, sodass die Enden einmal zu Ihnen hin und einmal von Ihnen weg zeigen, nicht seitlich über den Tisch hinweg.
Schritt 3: Befestigen Sie die vertikalen Stangen
Verwenden Sie zwei Aluminiumprofile als vertikale Stangen.
- Setzen Sie am unteren Ende jeder vertikalen Stange eine M5-T-Nut-Mutter ein.
- Befestigen Sie jede vertikale Stange im 90°-Winkel an einer der unteren Stangen.
- Verwenden Sie eine Senkschraube und den 3-mm-Inbusschlüssel, um die Verbindung festzuziehen.
- Setzen Sie am oberen Ende jeder vertikalen Stange eine M5-T-Nut-Mutter in die Nut ein, die zur anderen unteren Stange zeigt.
- Setzen Sie auf jeden vertikalen Stab eine Endkappe auf.
Montagehinweis
Es ist möglicherweise einfacher, den Rahmen flach hinzulegen, während man die obere Leiste anbringt.
Schritt 4: Die obere Leiste montieren
Befestigen Sie die obere Leiste mit den beiden verbleibenden Senkkopfschrauben zwischen den beiden vertikalen Leisten.
- Positionieren Sie die obere Leiste zwischen den vertikalen Leisten.
- Richten Sie die Winkelhalterungen an den T-Nut-Muttern in den vertikalen Stangen aus.
- Ziehen Sie die Schrauben mit dem 3-mm-Inbusschlüssel fest.
- Passen Sie bei Bedarf die Höhe und den Winkel der oberen Leiste an.
- Lösen und ziehen Sie die inneren Schrauben oben an den vertikalen Stangen fest, um die Position genau einzustellen.
Schritt 5: Befestigen Sie die Sensorhalterung
Befestigen Sie die InspectorP61x-Halterung mit der mitgelieferten M4-Schraube und Unterlegscheibe.
- Setzen Sie die Halterung über die M4-T-Nut-Mutter an der oberen Leiste.
- Setzen Sie die mitgelieferte M4-Schraube mit Unterlegscheibe ein.
- Ziehen Sie die Schraube vorsichtig fest.
- Stellen Sie sicher, dass die Halterung fest sitzt.
Erwartetes Ergebnis

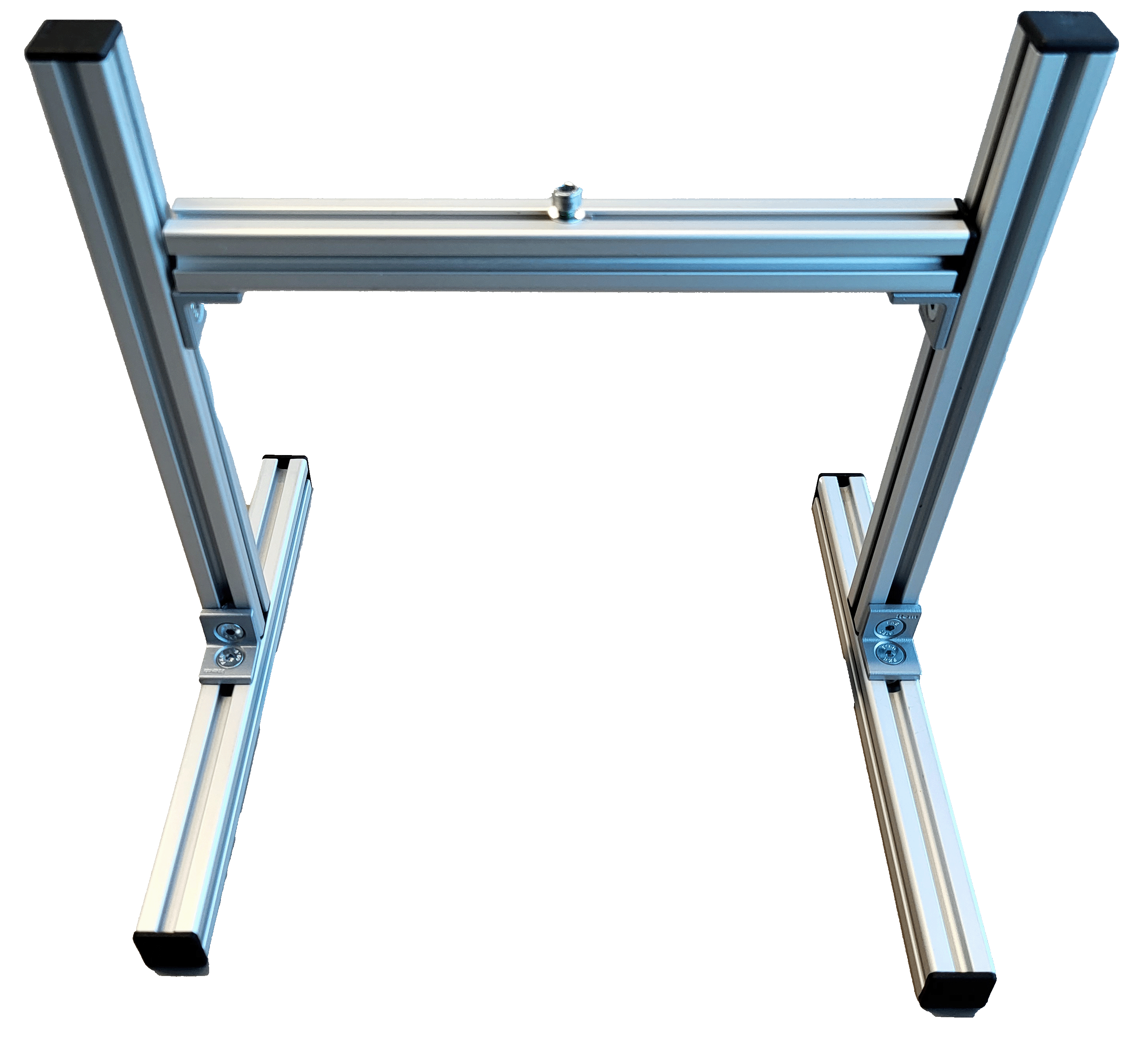

Nach Abschluss der Montage sollte der Befestigungsrahmen stabil stehen und eine einstellbare Befestigungsposition für den Sensor bieten.
Der Rahmen ist nun bereit für den Einsatz mit dem Starter-Kit.
Video-Anleitung
Das folgende Video zeigt den Aufbau des Montagerahmens.
Zusammenfassung
Sie haben den Befestigungsrahmen zusammengebaut und eine stabile Halterung für den Sensor vorbereitet.
Sie können nun mit der spezifischen Einrichtungsanleitung für Ihr Starter-Kit fortfahren oder die Beispielprojekte erkunden.
