Übersicht über das IO-Link-Konnektivitäts-Starter-Kit
Willkommen bei der Dokumentation zum IO-Link-Konnektivitäts-Starter-Kit.
Das IO-Link-Konnektivitäts-Starter-Kit unterstützt Sie beim Einstieg in die IO-Link-Kommunikation, den Einsatz intelligenter Sensoren und die Geräteintegration. Es enthält einen SIG300 IO-Link-Master, verschiedene Sensortechnologien, Zubehör sowie Dokumentationen für Schulungs- und Demonstrationszwecke.
IO-Link verwandelt Sensoren und Aktoren in intelligente, bidirektionale Kommunikationsgeräte. Dies ermöglicht den Zugriff auf Prozessdaten, Geräteparameter und Diagnoseinformationen und bietet einen praktischen Einstieg in die moderne industrielle Vernetzung.
Wichtigste Merkmale
- Kommunikation mit mehreren IO-Link-Sensoren
- Zugriff auf Prozessdaten, Parameter und Diagnoseinformationen
- Verschiedene Sensortechnologien im praktischen Vergleich
- Einfache Konfiguration über die SIG300-Benutzeroberfläche
- Einfache Integration in Anwendungen und Automatisierungsbeispiele
- Plug-and-Play-Einrichtung für erste IO-Link-Experimente
Was kann man damit machen?
Mit dem IO-Link-Konnektivitäts-Starter-Kit können Sie typische IO-Link-Anwendungen erkunden, wie zum Beispiel:
- Anschluss und Identifizierung von IO-Link-Geräten
- Vergleich verschiedener Sensortechnologien
- Prozessdaten auslesen
- Geräteparameter ändern
- Anzeige von Diagnoseinformationen
- Daten aus mehreren Sensoren zusammenführen
- Erstellung einfacher Feedback- und Automatisierungsanwendungen
- Einbindung von Sensordaten in externe Software
Optionales Befestigungsset
Das IO-Link-Konnektivitäts-Starter-Kit kann mit einem separaten Montagesatz kombiniert werden.
Der Montagesatz enthält einen geeigneten Montagerahmen und Halterungen für den Aufbau einer stabilen Vorführ- und Schulungsanlage.
Eine Montageanleitung finden Sie auf der Seite Montagerahmen.
Was ist im Lieferumfang enthalten?
Das IO-Link-Konnektivitäts-Starter-Kit enthält folgende Komponenten:
| # | Artikelbeschreibung | Anzahl | Artikelnummer |
|---|---|---|---|
| 1 | SIG300-Netzwerkgerät | 1 | 1131014 |
| 2 | W10-Lichtschranke | 1 | 1133547 |
| 3 | Induktiver Näherungssensor IMC30 | 1 | 1079301 |
| 4 | Ultraschall-Abstandssensor UC12 | 1 | 6077702 |
| 5 | Stromversorgung | 1 | 6089529 |
| 6 | IO-Link-Kabel | 3 | 2096007 |
| 7 | USB-C-Kabel | 1 | 2119989 |
| 8 | Stecker | 2 | 6022083 |
| 9 |
Grüne und rote LEDs In den Stecker eingesetzt |
2 |
6092050 6092051 |
| 10 | Transportkiste | 1 | 5352759 |
| 11 | Schnellstartanleitung | 1 | 8031013 |

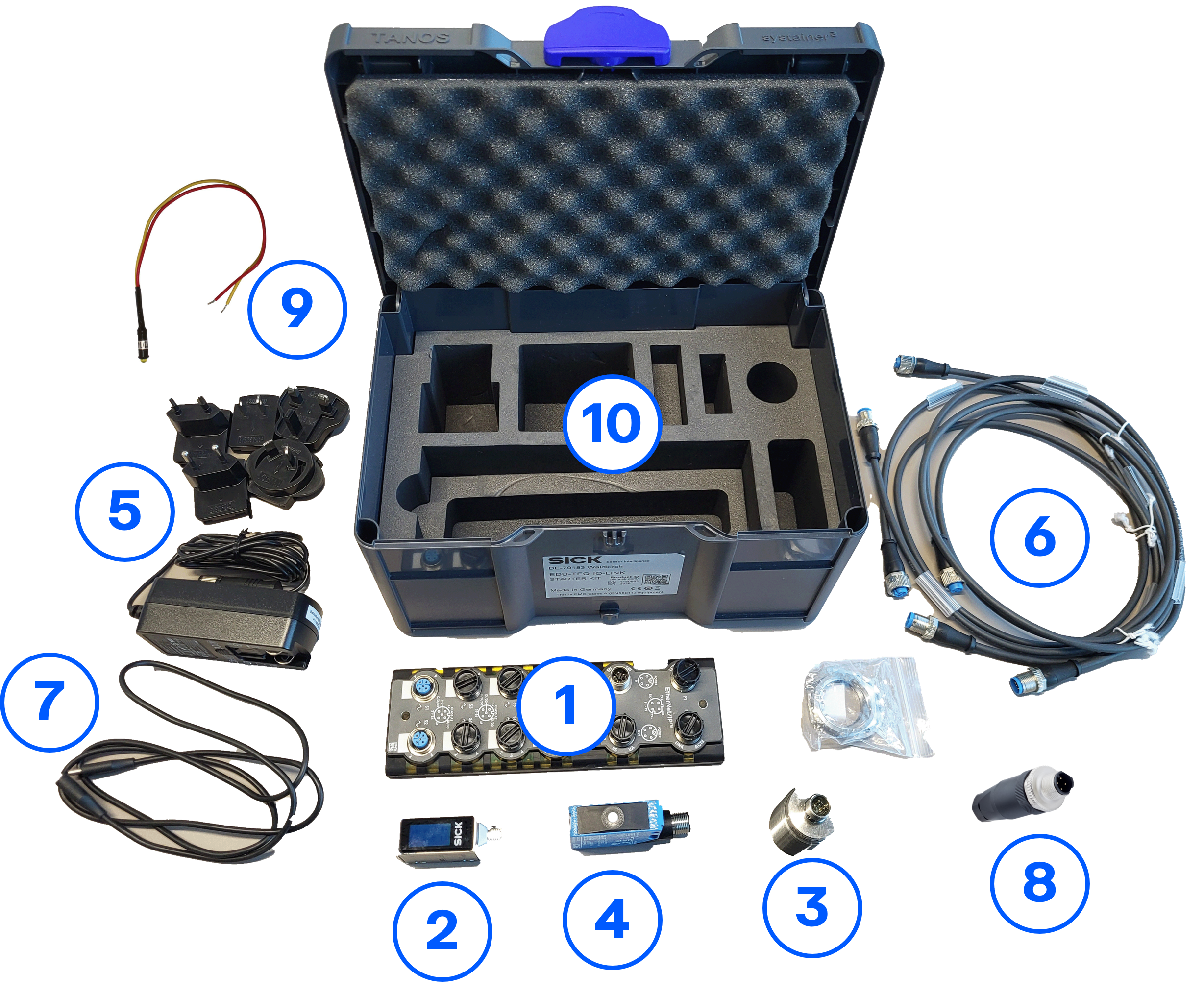

Bild der Komponentenübersicht anzeigen
Beginnen Sie mit der Einführungsanleitung, um den SIG300 anzuschließen, die IO-Link-Geräte anzuschließen und die Benutzeroberfläche des Geräts zu öffnen.
Nutzung zu Bildungszwecken
Die Starter-Kits sind ausschließlich für Schulungs- und Demonstrationszwecke bestimmt und dürfen nicht in Produktionsumgebungen verwendet werden.
