Erste Schritte mit dem IO-Link-Konnektivitäts-Starter-Kit
Sie können nun mit dem IO-Link-Konnektivitäts-Starter-Kit loslegen.
Befolgen Sie die nachstehenden Anweisungen, um das SIG300 und die im Lieferumfang enthaltenen IO-Link-Sensoren anzuschließen. Weitere Informationen zum Netzwerkgerät, seinen Anschlüssen und dem Logic Editor finden Sie auch im Tutorial-Video.

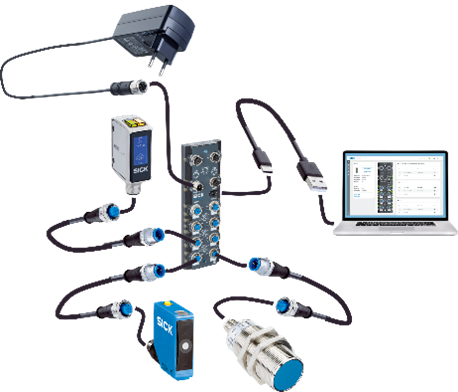

Sensoren einrichten
- Schließen Sie den SIG300 mit dem USB-C-Kabel und dem Netzteil an.
- Wählen Sie den passenden Steckeradapter aus und schließen Sie das Netzteil an eine Steckdose an.
- Schließen Sie das USB-C-Kabel an den Computer an.
- Öffnen Sie einen Browser und geben Sie die Standard-IP-Adresse ein:
- Schließen Sie die Sensoren W10, UC12 und IMC30 über die IO-Link-Kabel an das SIG300 an, beispielsweise an die Anschlüsse S1 bis S3.
- Die Geräte sind nun einsatzbereit.
- Falls das optionale Montageset verfügbar ist, befestigen Sie die Sensoren mithilfe der entsprechenden Halterungen am zusammengebauten Rahmen.
Optionaler Montagerahmen
Der Montagerahmen ist nur im Lieferumfang enthalten, wenn das separate Montageset verwendet wird.
Die vollständige Montageanleitung finden Sie auf der Seite „Einrichtung des gemeinsamen Montagerahmens“:
Anleitung
Das folgende Tutorial enthält weitere Informationen zum Netzwerkgerät, seinen Anschlüssen und dem Logik-Editor.
Fehlerbehebung
Probleme bei der Verbindung und Einrichtung
Die Benutzeroberfläche von SIG300 lässt sich nicht öffnen
Stellen Sie sicher, dass der Computer nicht mit einer aktiven VPN-Verbindung verbunden ist, da dies den Zugriff auf das Netzwerkgerät blockieren könnte.
Öffnen Sie die Standard-IP-Adresse erneut:
Die „Ready“-LED leuchtet nicht grün
Überprüfen Sie, ob das Netzteil und das USB-C-Kabel korrekt angeschlossen sind.
Warten Sie bis zu zwei Minuten, bis der SIG300 den Startvorgang abgeschlossen hat.
Der SIG300 ist nach wie vor nicht erreichbar
Ermitteln Sie die aktuelle IP-Adresse des Geräts mit dem SICK AppManager.
Produktseite von SICK AppManager öffnen
Weitere Informationen zum SICK AppManager finden Sie auf der Seite Erweiterte Themen:
Es ist zusätzliche Unterstützung erforderlich.
Weitere Informationen zur Fehlerbehebung finden Sie in den häufig gestellten Fragen (FAQ) zum IO-Link-Starter-Kit:
Sollten weiterhin Probleme mit dem Gerät auftreten, rufen Sie das SICK-Support-Portal auf, registrieren Sie sich und erstellen Sie einen Supportfall.
Bedienungsanleitung
Weitere Produktinformationen, Bedienungsanleitungen und Downloads finden Sie auf den entsprechenden Produktseiten:
Zusammenfassung
Der SIG300 ist nun an den Computer angeschlossen, und die Sensoren W10, UC12 und IMC30 sind über IO-Link verbunden.
Sofern das optionale Montageset verfügbar ist, können die Sensoren auch am zusammengebauten Rahmen montiert werden.
Nächste Schritte
Sie können nun mit einem Beispielprojekt fortfahren, die Code-Beispiele durchsehen oder das verfügbare Schulungsmaterial öffnen.
